1.)

Was ist eine elektromagnetische Welle? Woraus konnte Maxwell diese Erscheinung deuten? Machen Sie eine Skizze.

Antwort:

Maxwell stellte folgende vier Gleichungen auf:

Er folgerte aus dem ersten Feldgesetz: Während sich ein Magnetfeld ändert, ist es von ringförmigen (Das bedeutet das „Rot“ in der Gleichung) elektrischen Feldlinien umgeben.

Er folgerte aus dem zweiten Feldgesetz: Während sich ein elektrisches Feld ändert, ist es von ringförmigen geschlossenen magnetischen Feldlinien umgeben.

Somit also: Veränderliche elektrische Felder erzeugen magnetische Wirbelfelder und veränderliche Magnetfelder erzeugen elektrische Wirbelfelder.

Es ergibt sich also eine Kette von Veränderungen des elektrischen und magnetischen Feldes, die sich als selbstständiges Gebilde im Raum ausbreitet.

Ladungen erzeugen elektrische Felder, Ströme erzeugen magnetische Felder:

Das erste Feldgesetz erweitert diesen Zusammenhang mit Hilfe des zweiten Feldgesetzes nun zu einer beliebig langen Kette:

Elektromagnetische Wellen sind stets Transversalwellen.

2.)

Wie groß ist die Ausbreitungsgeschwindigkeit elektromagnetischer Wellen? Wie berechnete  Maxwell diese?

Antwort:

Aus den Maxwellschen Gleichungen folgt, dass beschleunigte elektrische Ladungen Wellen im elektrischen und magnetischen Feld hervorrufen. Diese elektromagnetischen Wellen lösen sich von der Ladung los und wandern mit der Geschwindigkeit

durch den Raum. Die aus der elektrischen und der magnetischen Feldkonstante berechnete Ausbreitungsgeschwindigkeit stimmt mit der Lichtgeschwindigkeit überein.

3.)

Geben Sie einen Zusammenhang verschiedener elektromagnetischer Wellen an. Erklären Sie damit den Begriff „elektromagnetisches Spektrum“. Welcher Zusammenhang besteht zwischen Wellenlänge, Energie und Frequenz? Machen Sie eine geeignete Skizze und kennzeichnen Sie die wichtigsten Gebiete.

Antwort:

Elektromagnetische Wellen treten in Form von Radiowellen, Mikrowellen, Infrarotstrahlung, Licht, Röntgenstrahlung oder auch Gammastrahlung auf. Die verschiedenen Arten elektromagnetischer Strahlung unterscheiden sich dabei nur durch ihre Frequenz bzw. ihre Wellenlänge, die über

miteinander zusammenhängen (wobei gilt: ). Eine bildliche Darstellung all dieser Phänomene bezeichnet man als das elektromagnetische Spektrum. Aus diesem lassen sich Frequenzen, Wellenlängen und Anwendungsbeispiele herauslesen. In der Skizze ist das elektromagnetische Spektrum mit den gebräuchlichen Namen wiedergegeben. Die Bereiche sind allerdings nicht streng definiert und überlappen teilweise.

4.)

Wie erzeugte man die ersten nachweisbaren elektromagnetischen Wellen? Besprechen Sie anhand einer Skizze den Versuch und erläutern Sie die wichtigsten Teile.

Antwort:

Die Ladungsschwingungen werden durch einen rückgekoppelten Schwingkreis angeregt. Um einen Schwingkreis sehr hoher Frequenz zu erhalten, verwendet man nur eine halbe Windung anstelle einer Spule und lässt auch die Kondensatorplatten immer weiter auseinandertreten und kleiner werden, bis sie schließlich verschwinden. Durch Induktion entstehen in der Antenne Ladungsschwingungen und eine Lampe in der Antennenmitte zeigt die entsprechenden Ströme an. Die Stromstärke ist in der Antennenmitte am größten und verschwindet am Ende, da die Elektronen nicht aus dem Draht treten können.

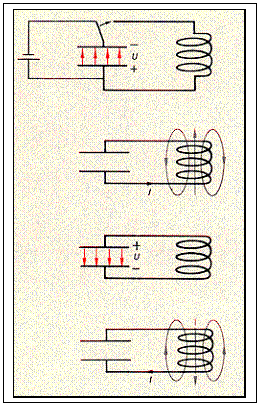

Der Schwingkreis als Ladungsschaukel:

Ein Schwingkreis besteht aus einem Kondensator mit der Kapazität C und einer Spule mit der Induktivität L. In diesem System können Elektronen hin und her schwingen.

Angenommen, der Kondensator werde geladen und dann werde der Kreis sich selbst überlassen, so entlädt sich der Kondensator allmählich und das elektrische Feld im Kondensator sinkt. Es geht dabei aber nicht verloren, sondern findet sich nun im Magnetfeld der Spule wieder. Ist die Ladung des Kondensators auf Null gesunken, so erreicht der Strom ein Maximum. Der Strom fließt nun eine Zeitlang in der gleichen Richtung weiter, wobei das zusammenbrechende Magnetfeld eine Induktionsspannung erzeugt, die den Kondensator nun in umgekehrter Weise auflädt. Danach entlädt sich der erneut aufgeladene Kondensator in umgekehrter Richtung, usw.

Natürlich kommt die Schwingung recht bald zur Ruhe, wegen der Reibung der Leitungselektronen.

Um ein Abklingen zu verhindern, muss der Schwingkreis jedes Mal erneut von außen aufgeladen werden und zwar gerade zur rechten Zeit, also etwa in Resonanz mit dem Schwingkreis. Dies erreicht man durch Einbau einer Triode:

Sie erlaubt es, starke Ströme mit geringem Leistungsaufwand zu steuern. Die negative Gitterspannung von nur einigen Volt, stößt die Elektronen ab. Sie werden zur Kathode zurückgedrängt. Durch Veränderung der Gitterspannung kann man also den Anodenstrom steuern. Grundsätzlich ist eine Triode eine Vakuumröhre, in der eine geheizte Kathode und eine kalte Anode gegenüberstehen. Die Kathode sendet infolge ihrer hohen Temperatur Elektronen aus. Legt man den positiven Pol einer Stromquelle an die Anode und den negativen Pol an die Kathode, so fließt ein elektrischer Strom, weil die Elektronen von der Anode angezogen werden.

5.)

Was sind Röntgenstrahlen und wie erzeugt man diese? Machen Sie eine geeignete Skizze.

Antwort:

In der Röntgenröhre nützt man die beim Abbremsen geladener Teilchen auftretende Strahlung direkt aus. Eine Glühkathode emittiert Elektronen, die durch einen negativ geladenen Wehnelt-Zylinder gebündelt werden. Die Spannung beträgt etwa 30.000 Volt. Dadurch werden die Elektronen auf rund 100.000 km/s beschleunigt und beim Auftreffen auf die Anode plötzlich abgebremst. Die auftretende „Bremsstrahlung“ ist senkrecht zur Beschleunigungsrichtung gerichtet, tritt also seitlich aus der Röhre aus. Die Wellenlängen der Röntgenstrahlung reichen von 10^–14m bis 10^–9m. Röntgen fand diese neuen Strahlen 1895, doch ihre Natur konnte er nicht erklären. Erst 1912 zeigte Max von Laue durch Interferenz von Röntgenstrahlen beim Durchgang durch Kristalle, dass es sich um Wellenstrahlen, nicht um Teilchenstrahlen handle. Er begründete damit die Strukturforschung mittels Röntgenstrahlen.

1.)

Was führte zum Versagen der klassischen Physik? Welcher Versuch wurde von wem durchgeführt? Beschreiben Sie dabei auch die Äthertheorie.

Antwort:

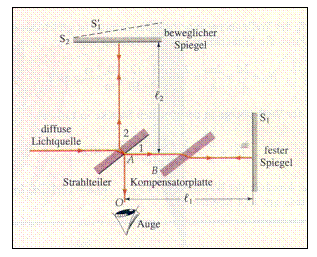

Interferometer sind optische Geräte, mit denen man aufgrund von Lichtinterferenzen kleine Abstände, Brechzahlunterschiede, Winkel oder Wellenlängendifferenzen sehr genau messen kann. Die Abbildung zeigt schematisch den Aufbau des sogenannten Michelson-Interferometers, das folgendermaßen funktioniert: Das Licht aus einer diffusen Quelle trifft auf die Glasplatte A, die einseitig dünn versilbert ist und als halbdurchlässiger Spiegel (Strahlteiler) wirkt. Ein Teil des Lichts (2) wird an A reflektiert, läuft auf den Spiegel S₂ zu, wird an diesem reflektiert und gelangt am Punkt O in das Auge des Betrachters. Der von A durchgelassene Strahl (1) durchläuft die Kompensatorplatte B. Diese hat die gleiche Dicke wie die Platte A, damit beide Teilstrahlen gleich dicke Glasschichten passieren. Der Strahl (1) läuft zum Spiegel S₁, wird dort reflektiert, gelangt zur Platte A und von dieser zum Auge am Punkt O. Der Spiegel S₁ ist fest, während sich der Abstand des Spiegels S₂ von A mit Hilfe einer Mikrometerschraube fein justieren lässt. Die beiden Strahlen 1 und 2 überlagern sich nach ihren Reflexionen im Punkt O und erzeugen dabei ein Interferenzmuster. Dessen Aussehen hängt von der relativen Orientierung der beiden Spiegel ab. In S₂ entsteht das Bild S´₁ des Spiegels S₁. Stehen die Ebenen beider Spiegel exakt senkrecht aufeinander und sind die Spiegel genau gleich weit von der Platte A entfernt, dann ist das Bild S´₁ deckungsgleich mit S₂. Stehen dagegen die Spiegelebenen nicht genau senkrecht aufeinander, schließt das Bild S₁ mit dem Spiegel S₂ einen kleinen Winkel ein und bildet mit diesem sozusagen einen „Luftkeil“. Das im Punkt O erscheinende Interferenzmuster ist das gleiche wie das an einer dünnen, keilförmigen Luftschicht. Wenn nun der Spiegel S₂ entlang der Strahlrichtung verschoben wird, so verändert sich das Interferenzmuster. Wenn man die Strecke kennt, um die der Spiegel S₂ verschoben wurde, kann man die Wellenlänge des Lichts bestimmen.

Michelson konstruierte um 1880 ein solches Interferometer und ermittelte mit ihm die Wellenlänge einer bestimmten Spektrallinie des Edelgases Krypton. In den 70er Jahren unseres Jahrhunderts wurde die SI-Einheit Meter als ein bestimmtes Vielfaches dieser Wellenlänge definiert.

Mit dem Michelson-Interferometer kann man beispielsweise auch die Brechzahl der Luft messen, die etwa 1,0003 beträgt, also sehr nahe bei 1 liegt.

Michelson benutzte sein Interferometer im Jahre 1887 auch gemeinsam mit Edward W. Morley für das berühmte Experiment zur Überprüfung der Ätherhypothese.

Bei der Behandlung von Wellenerscheinungen haben wir gesehen, dass alle mechanischen Wellen ein Medium benötigen, um sich ausbreiten zu können, und dass die Geschwindigkeit der Wellenbewegung ausschließlich durch die Eigenschaften des Mediums - Gas, Flüssigkeit oder Festkörper - bestimmt wird. (So hängt beispielsweise die Schallgeschwindigkeit in Luft von der Temperatur der Luft ab.) Darüber hinaus ist es bei mechanischen Wellen erlaubt, das jeweilige Medium relativ zur Wellenbewegung als ruhend anzusehen.

Wie sind die Verhältnisse bei Lichtwellen? Aufgrund der zahlreichen Untersuchungen, die seit Newton und Huygens zu optischen Interferenz-, Beugungs- und Polarisationsphänomenen gemacht worden waren, gelangte man Anfang des 19. Jahrhunderts zu der Überzeugung, Licht sei endgültig nicht als Teilchen-, sondern als Wellenerscheinung zu deuten. Wenn dem so war, dann lag es auf der Hand, dass Lichtwellen (allgemein: elektromagnetische Wellen) sich ebenfalls in einem Medium ausbreiten sollten. Diesem Medium gab man den Namen Äther. Der Äther sollte den ganzen Weltraum erfüllen und aus einem materiellen Stoff mit sehr ungewöhnlichen Eigenschaften bestehen. Seine Dichte beispielsweise müsste so klein sein, dass mechanische Körper bei ihrer Bewegung durch ihn keine Reibung erfahren. (Als Beweis für die praktisch vernachlässigbare Dichte des Äthers wurde die Bewegung der Planeten um die Sonne gesehen, die vollkommen ohne Reibung abläuft und ausschließlich durch das Newtonsche Gravitationsgesetz beschrieben werden kann.) Neben einer geringen Dichte schrieb man dem Äther noch eine extrem große Starrheit zu, um damit zum einen die hohe Ausbreitungsgeschwindigkeit des Lichts erklären zu können und zum anderen der Tatsache Rechnung zu tragen, dass Lichtwellen reine Transversalwellen sind. Eine weitere wichtige Grundlage des Äthermodells war, dass der Äther als ruhendes System angesehen wurde, auf das sich die Bewegungen sämtlicher Körper und Erscheinungen beziehen lassen sollten. Der Äther als absolutes Bezugssystem. Wenn sie stimmen sollte, so hätten sich daraus drastische Konsequenzen für die gesamte Physik ergeben. Daher war man an experimentellen Nachweisen dieser Hypothese besonders interessiert.

Nach der Maxwellschen Theorie des Elektromagnetismus ist die Ausbreitungsgeschwindigkeit von Licht und anderen elektromagnetischen Wellen im Vakuum durch

gegeben. Die Maxwellschen Gleichungen liefern keine Aussage, in welchem Bezugssystem die Lichtgeschwindigkeit diesen Wert annimmt; man erwartete jedoch, dass c die Lichtgeschwindigkeit bezogen auf den Äther ist. Eine Messung der Lichtgeschwindigkeit in einem Bezugssystem wie der Erde, das sich relativ zum Äther bewegt, müsste daher ein größeres oder kleineres Ergebnis als c liefern, je nach Richtung der Bewegung relativ zum Lichtstrahl.

Voraussetzung war das sogenannte Newtonsche Relativitätsprinzip:

a)      Raum und Zeit sind absolut

b)      Alle relativ zu einem Inertialsystem gleichförmig bewegten Bezugssysteme sind ebenfalls Inertialsysteme und im Rahmen der Newtonschen Mechanik gleichwertig.

2.)

Welche zwei Postulate formulierte Einstein als Voraussetzung seiner speziellen Relativitätstheorie? Geben Sie dabei auch eine Erklärung für den Begriff „Inertialsystem“ an.

Antwort:

1. Postulat: Es gibt kein physikalisch bevorzugtes Inertialsystem (insbesondere gibt es den Äther nicht). Die Naturgesetze nehmen in allen Inertialsystemen dieselbe Form an.
2. Postulat: Die Lichtgeschwindigkeit im Vakuum ist in jedem beliebigen Inertialsystem unabhängig vom Bewegungszustand der Lichtquelle.
   oder alternativ: Jeder Beobachter misst für die Lichtgeschwindigkeit im Vakuum denselben Wert (unabhängig vom Bewegungszustand).

Ein Bezugssystem (manchmal auch Beobachtersystem genannt) ist, allgemein formuliert, ein System von materiellen Körpern und Mechanismen, beispielsweise Maßstäben und Uhren, mit deren Hilfe die Lage (d. h. die Koordinaten) anderer Körper zu einem bestimmten Zeitpunkt relativ zu den Maßstäben angegeben werden kann. Die Newtonsche Mechanik geht generell davon aus, dass Raum und Zeit absolut, räumliche Abstände und zeitliche Differenzen also unabhängig vom Bezugssystem sind. Im Bezugssystem eines Beobachters R₁ bleibt ein ruhender Massenpunkt, auf den keine äußeren Kräfte wirken, nach dem ersten Newtonschen Axiom in Ruhe. Im Bezugssystem eines zweiten Beobachters R₂, der sich relativ zum ersten mit konstanter Geschwindigkeit bewegt, hat der kräftefreie Massenpunkt eine konstante Geschwindigkeit - in Übereinstimmung mit dem ersten Newtonschen Axiom. Bewegt sich R₂ allerdings nicht mit konstanter Geschwindigkeit relativ zu R₁, sondern beschleunigt er, so wird der Beobachter R₂ eine Beschleunigung des Massenpunktes sehen, obwohl keine äußeren Kräfte auf ihn einwirken. Das erste Newtonsche Axiom gilt in einem solchen Bezugssystem offensichtlich nicht. Bezugssysteme, in denen das erste Newtonsche Axiom gültig ist, heißen Inertialsysteme. Da das erste Newtonsche Axiom in keiner Weise zwischen einem ruhenden und einem sich gleichförmig bewegenden Massenpunkt unterscheidet, sind alle Bezugssysteme, die sich relativ zu einem Inertialsystem mit konstanter Geschwindigkeit bewegen, ebenfalls Inertialsysteme.

3.)

Welche für das Funktionieren der klassischen Physik notwendigen Begriffe mussten nunmehr  aufgegeben werden? Nennen Sie die entsprechenden Formeln für die Koordinatentransformationen, Längenänderungen, Zeitänderungen, Geschwindigkeitsaddition und Massenänderung. Gehen Sie näher auf den Faktor „γ“ ein. Beschreiben Sie in Worten die mathematischen Konsequenzen.

Antwort:

Aufgegeben werden muss ein Teil des Newtonschen Relativitätsprinzips, nämlich die Absolutheit von Zeit und Raum. Insbesondere aber muss die implizite Forderung nach der Absolutheit der Masse ebenfalls aufgegeben werden.

Daraus folgt, mit dem Faktor  kommt es zur Längenverkürzung → Längenkontraktion  und zur Zeitverlängerung → Zeitdilatation

Aber auch die „bewegte“ Masse muss berücksichtigt werden. Aus dem Impulssatz leitet sich folgender Zusammenhang ab:

Der Faktor  beschreibt, wie man in der Relativitätstheorie Koordinaten und somit auch die Gesetze ändern muss, damit sie ihre Gültigkeit behalten. In Bereichen, wo die Geschwindigkeit klein ist im Vergleich zur Lichtgeschwindigkeit, wird der Wert zu 1 und spielt somit keine Rolle → die Newtonsche Physik behält hier uneingeschränkt ihre Gültigkeit. Kommt die Geschwindigkeit aber in Bereiche von c, so darf man die Effekte nicht mehr unbeachtet lassen. Man muss die Korrektur berücksichtigen. Sollte der Wert der Geschwindigkeit gar c selbst sein, so folgt für  ein irrationaler Ausdruck durch die Division durch Null. Womit auch gezeigt wäre, nichts kann sich schneller bewegen als Licht.

4.)

Wie erklärt man sich das Auftreffen von µ-Teilchen auf dem Erdboden, die in etwa 9000m Seehöhe in der Atmosphäre durch die Einwirkung des Sonnenwindes entstehen, wenn ein ruhendes µ-Teilchen eine Halbwertszeit von nur 2 Mikrosekunden besitzt? Die gemessene Geschwindigkeit dieser Teilchen beträgt etwa 0,998c der Lichtgeschwindigkeit. Welche Zeit misst der ruhende Beobachter für das µ-Teilchen bis zum Zerfall? Und welche Strecke legt das µ-Teilchen in seinem Bezugssystem zurück?

Antwort:

Ein µ-Teilchen würde mit dieser Geschwindigkeit nur etwa 600m zurücklegen. Die im Bezugssystem Erde gemessene Lebensdauer erhöht sich aber um den Faktor , also ungefähr 15! Die Lebensdauer beträgt somit also 30 µs. Ein Teilchen mit der Geschwindigkeit 0,998c legt aber in dieser Zeit etwa  900m zurück, was auch der Beobachtung entspricht.

Aus der Sicht der µ-Teilchen beträgt die Lebensdauer weiterhin 2µs, jedoch wegen der Längenkontraktion verkürzt sich die vom Teilchen „gemessene“ Strecke auf etwa 600m, was wiederum den Erwartungen entspricht.

5.)

Berechnen Sie die Ausbreitungsgeschwindigkeit eines Geschosses, welches innerhalb eines mit halber Lichtgeschwindigkeit bewegten Raumschiffes abgefeuert wird, für einen außerhalb der Rakete ruhenden Beobachter. Im Raumschiff betrage die Geschossgeschwindigkeit ebenfalls . Welche Geschwindigkeit würde man mit der Newtonschen Theorie erwarten?

Antwort:

Nach der Newtonschen Theorie würde man als Gesamtgeschwindigkeit natürlich c erwarten, mit der oben angeführten Formel kommt man aber auf den Wert .

6.)

Wie erklärt Einstein die Ablenkung des Lichtes in der Umgebung großer Massen? Beschreiben Sie die Grundidee der allgemeinen Relativitätstheorie. Erläutern Sie den Versuch, der zur Bestätigung Einsteins durchgeführt wurde. Machen Sie eine Skizze.

Antwort:

Einsteins Verallgemeinerung der Relativitätstheorie auf Nicht-Inertialsysteme ist in der mathematischen Formulierung viel komplizierter als die speziell Relativitätstheorie und es gibt deutlich weniger Möglichkeiten, sie zu überprüfen.

Die Grundlage bildet das Äquivalenzprinzip: Ein homogenes Gravitationsfeld ist zu einem gleichmäßig beschleunigten Bezugssystem völlig äquivalent.

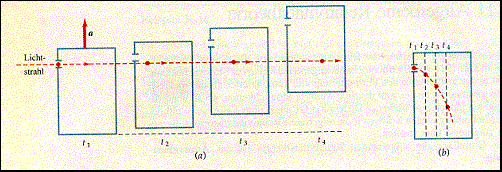

Betrachtet man einen Lichtstrahl, der in ein beschleunigtes Raumgebiet eintritt (siehe Skizze) so wird ein im System befindlicher Beobachter die Ereignisse wie in Bild b) betrachten und deuten können. Der Lichtstrahl durchläuft eine beschleunigte, gekrümmte Bahn! Einstein behauptete, dass dieser Effekt im Gravitationsfeld der Sonne messbar sein würde.

1919 gelang der Nachweis im Zuge einer Sonnenfinsternis (siehe Skizze unten).

Mit Hilfe der allgemeinen Relativitätstheorie gelang es, zahlreiche, inzwischen allgemein anerkannte Phänomene in der Astronomie zu erklären wie etwa die Gravitationsrotverschiebung, den Schwarzschild-Radius, Neutronensterne oder gar schwarze Löcher.

Man kann also sagen, der Raum sei in Umgebung großer Massen, wie etwa der Sonne, gekrümmt. Daraus aber folgt auch, dass das Universum als Ganzes eine Krümmung aufweist, die wesentlich über den Fortgang der Ereignisse bestimmt. Möglich sind sowohl ein offenes (also unendliches Universum) als auch ein geschlossenes (ein Universum, das wieder zu einem neuen „Urknall“ zurückkehrt).

7.)

Erklären Sie die Perihelbewegung des Merkur. Machen Sie eine geeignete Skizze.

Antwort:

Merkur ist der Sonne am nächsten, die Massenanziehung muss zwischen diesen beiden Himmelskörpern daher stärker sein als zwischen allen anderen Planeten und der Sonne. Sonst aber würde man sich nach der Newtonschen Theorie keine Abweichungen erwarten. Man beobachtet aber ein Abweichen des Merkur von seiner Bahn. Die jährliche Ellipse ist nicht geschlossen, die gesamte Bahn rotiert um die Sonne. Alle 100 Jahre verschiebt Merkur seine Position um 43 Bogensekunden. Erst nach drei Millionen Jahren ist die Merkurbahn wieder vollendet. Diesen Effekt kann die allgemeine Relativitätstheorie sowohl erklären, als auch berechnen. Theorie und Beobachtung stimmen hier gut überein. Der Merkur „spürt“ sozusagen die Raumkrümmung in unmittelbarer Nähe der Sonne und rutscht so am Perihel (daher der Name) seiner Bahn in die „Vertiefung“, aber am Aphel kommt er an den „Rand der Mulde“. So kreist er nicht elliptisch um die Sonne, sondern auf einer Rosettenbahn.
